La description
PDF Manual ML2420
Paramètres électriques:
| Paramètre | Valeur |
| Modèle | ML2420 |
| Tension du système | 12V/24V Auto |
| Perte à vide | 0.7W to 1.2W |
| Voltage de batterie | 9V to 35V |
| Max. tension d'entrée solaire | 100V(25℃) 90V(-25℃) |
| Max. plage de tension du point d'alimentation | Batteriespannung+2V to 75V |
| Courant de charge nominal | 20A |
| Courant de Load nominal | 20A |
| Max. capacité de charge capacitive | 10000uF |
| Max. puissance d'entrée du système photovoltaïque | 260W/12V, 520W/24V |
| Efficacité de conversion | ≤98% |
| Efficacité du suivi MPPT | ＞99% |
| Facteur de compensation de température | ＞-3mv/℃/2V（standard） |
| Température de fonctionnement | -35℃ to +45℃ |
| Degré de protection | IP32 |
| Poids | 1.4KG |
| Méthode de communication | RS232 |
| Altitude | ≤ 3000m |
| Dimensions du produit | 210*151*59.5mm |

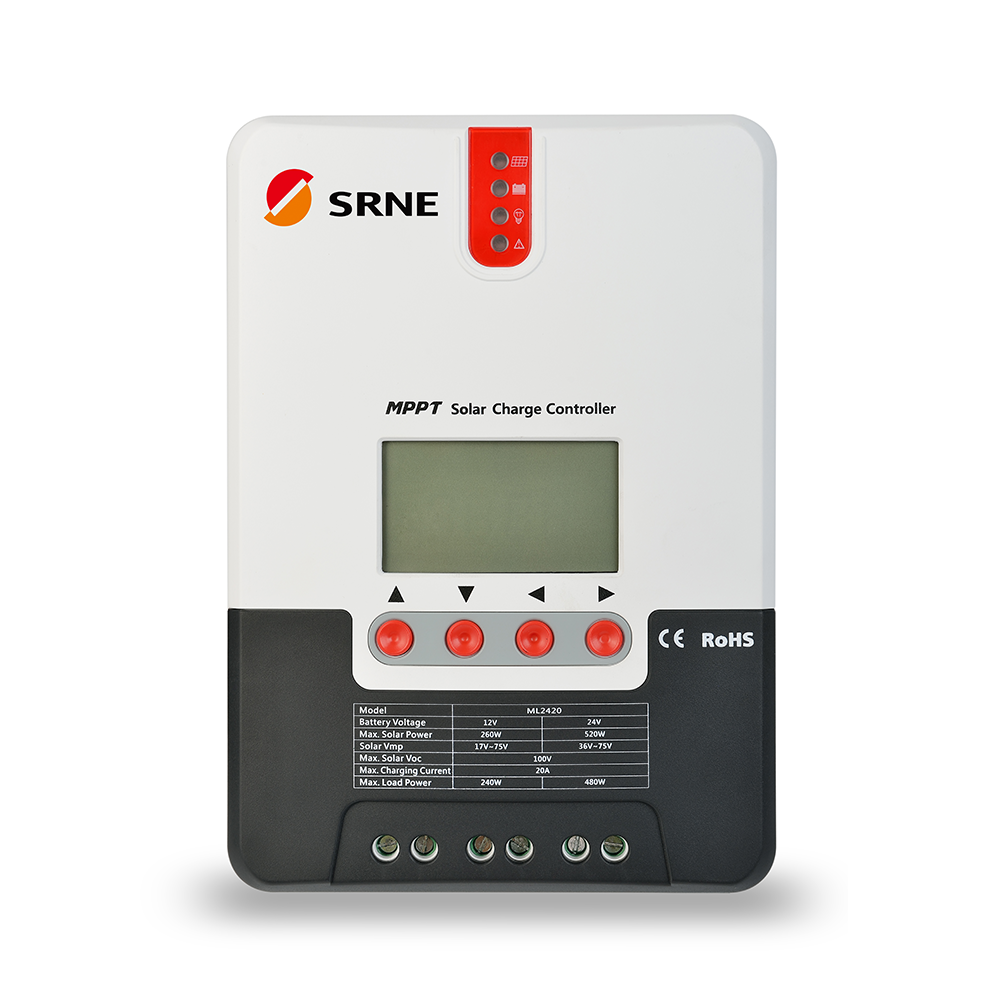

Extérieur et interfaces:
| No. | Item | No. | Item |
| ① | Indicateur de charge | ⑩ | Interface batterie "+" |
| ② | Indicateur de batterie | ⑪ | Interface batterie "-" |
| ③ | Indicateur de Load | ⑫ | Load Interface "+" |
| ④ | Indicateur d'anomalie | ⑬ | Load Interface "-" |
| ⑤ | écran LCD | ⑭ | Interface d'échantillonnage de température externe |
| ⑥ | Touches de commande | ⑮ | Interface de communication RS232/RS485 |
| ⑦ | Trou d'installation | ||
| ⑧ | Interface "+" panneau solaire | ||
| ⑨ | Interface "-" du panneau solaire | ||
caractéristiques du produit:
- Grâce à la technologie avancée de suivi à double ou multi-crête, lorsque le panneau solaire est ombragé ou qu'une partie du panneau tombe en panne, entraînant plusieurs pics sur la courbe I-V, le contrôleur est toujours capable de suivre avec précision le point de puissance maximale.
- Un algorithme intégré de suivi du point de puissance maximale peut améliorer considérablement l'efficacité d'utilisation de l'énergie des systèmes photovoltaïques et augmenter l'efficacité de charge de 15 % à 20 % par rapport à la méthode PWM conventionnelle.
- Une combinaison de plusieurs algorithmes de suivi permet un suivi précis du point de travail optimal sur la courbe I-V dans un temps extrêmement court.
- Le produit bénéficie d'une efficacité de suivi MPPT optimale allant jusqu'à 99,9 %.
- Les technologies avancées d'alimentation numérique augmentent l'efficacité de conversion d'énergie du circuit jusqu'à 98 %.
- Des options de programme de charge sont disponibles pour différents types de batteries, notamment les batteries au gel, les batteries scellées, les batteries ouvertes, les batteries au lithium, etc
Installation et câblage:
Étape 1: choisissez le site d'installation
N'installez pas le contrôleur dans un endroit exposé à la lumière directe du soleil, à des températures élevées ou à une intrusion d'eau, et assurez-vous que l'environnement ambiant est bien ventilé.
Étape 2:
placez d'abord la plaque de guidage d'installation dans une position appropriée, utilisez un marqueur pour marquer les points de montage, puis percez 4 trous de montage aux 4 points marqués et insérez les vis.
Étape 3: contrôleur fixe
Dirigez les trous de fixation du contrôleur vers les vis ajustées à l'étape 2 et montez le contrôleur dessus.
Étape 4: câblage
Retirez d'abord les deux vis du contrôleur, puis commencez l'opération de câblage. Afin de garantir la sécurité de l'installation, nous recommandons l'ordre de câblage suivant.
Cependant, vous pouvez choisir de ne pas suivre cela commande et aucun dommage ne sera causé au contrôleur.
Interface principale:
Dimensions du produit:
